企业双链路冗余互联拓扑方案（带视频）

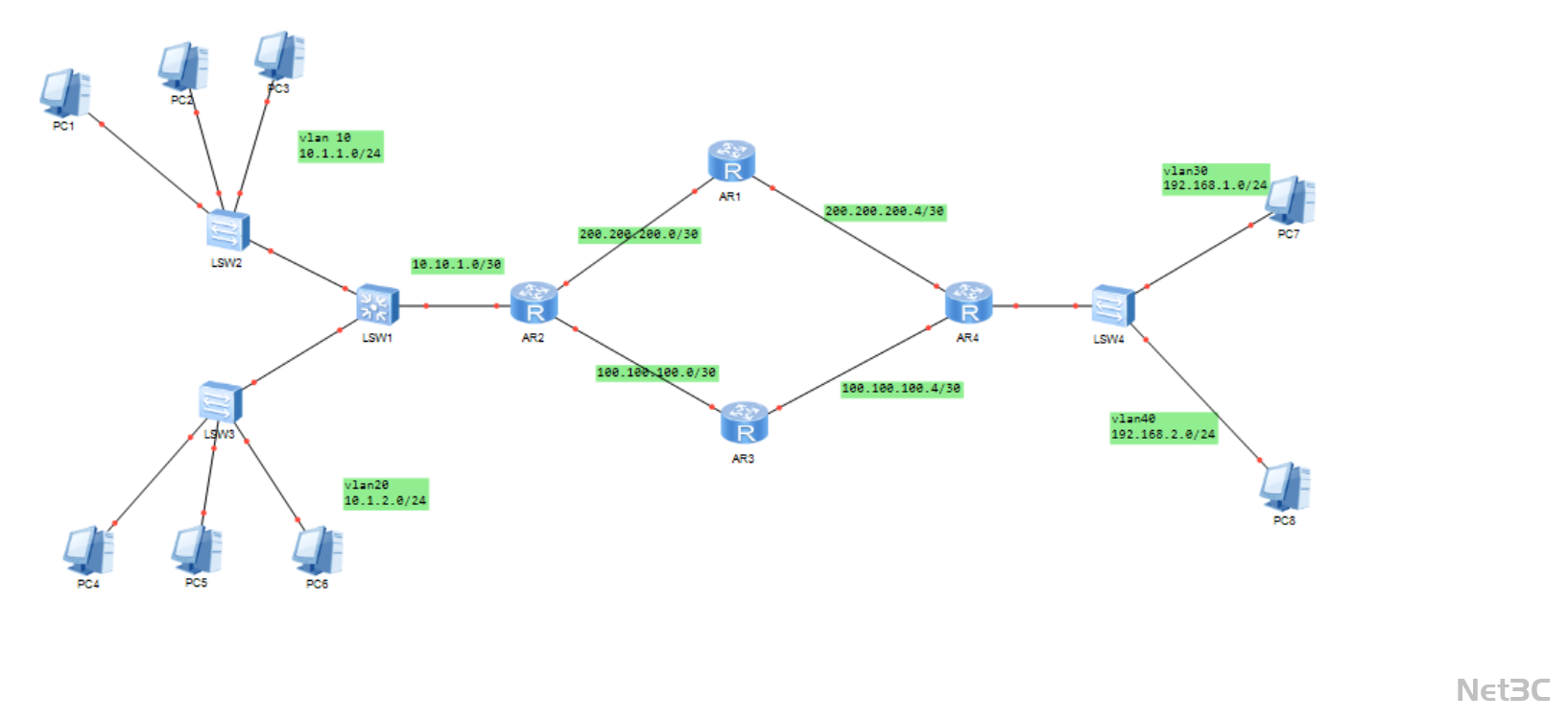

核心架构

• 左侧园区（总部）

• 接入交换机 LSW2 承载 PC1-PC3 终端（VLAN 10，10.1.1.0/24），LSW3 承载 PC4-PC6 终端（VLAN 20，10.1.2.0/24），通过核心交换机 LSW1 汇聚流量。

• 路由器 AR2 作为总部出口，连接两条跨区域传输链路，实现流量的冗余转发。

• 核心传输层

• 路由器 AR1、AR2、AR3、AR4 组成双冗余传输通道（AR2→AR1→AR4、AR2→AR3→AR4），通过200.200.200.0/30、100.100.100.0/30互联链路构建动态路由域。

• 右侧园区（分支）

• 接入交换机 LSW4 承载 PC7（VLAN 30，192.168.1.0/24）、PC8（VLAN 40，192.168.2.0/24）终端，通过路由器 AR4 接入核心传输层，实现与总部的跨区域互联。

关键技术亮点

1. 双链路冗余与负载均衡

• 总部与分支之间通过两条独立传输链路互联，结合动态路由协议（如 OSPF）实现流量负载均衡，单链路故障时自动切换至备用链路，保障业务不中断。

• 划分 VLAN 10/20/30/40 共 4 个业务 VLAN，通过三层接口实现跨区域网段隔离，结合访问控制策略保障不同部门的数据安全。

• 核心路由器运行 OSPF 协议，自动学习各终端子网的路由条目，减少人工配置工作量，提升网络收敛效率与扩展性。

• 双链路冗余架构满足跨区域办公的高可用需求，适合对网络稳定性要求高的零售、制造等行业，可支撑异地业务系统的实时互通。

• 预留交换机与路由器扩展端口，后续可新增服务器、无线 AP 或防火墙，满足企业业务增长后的网络需求。
