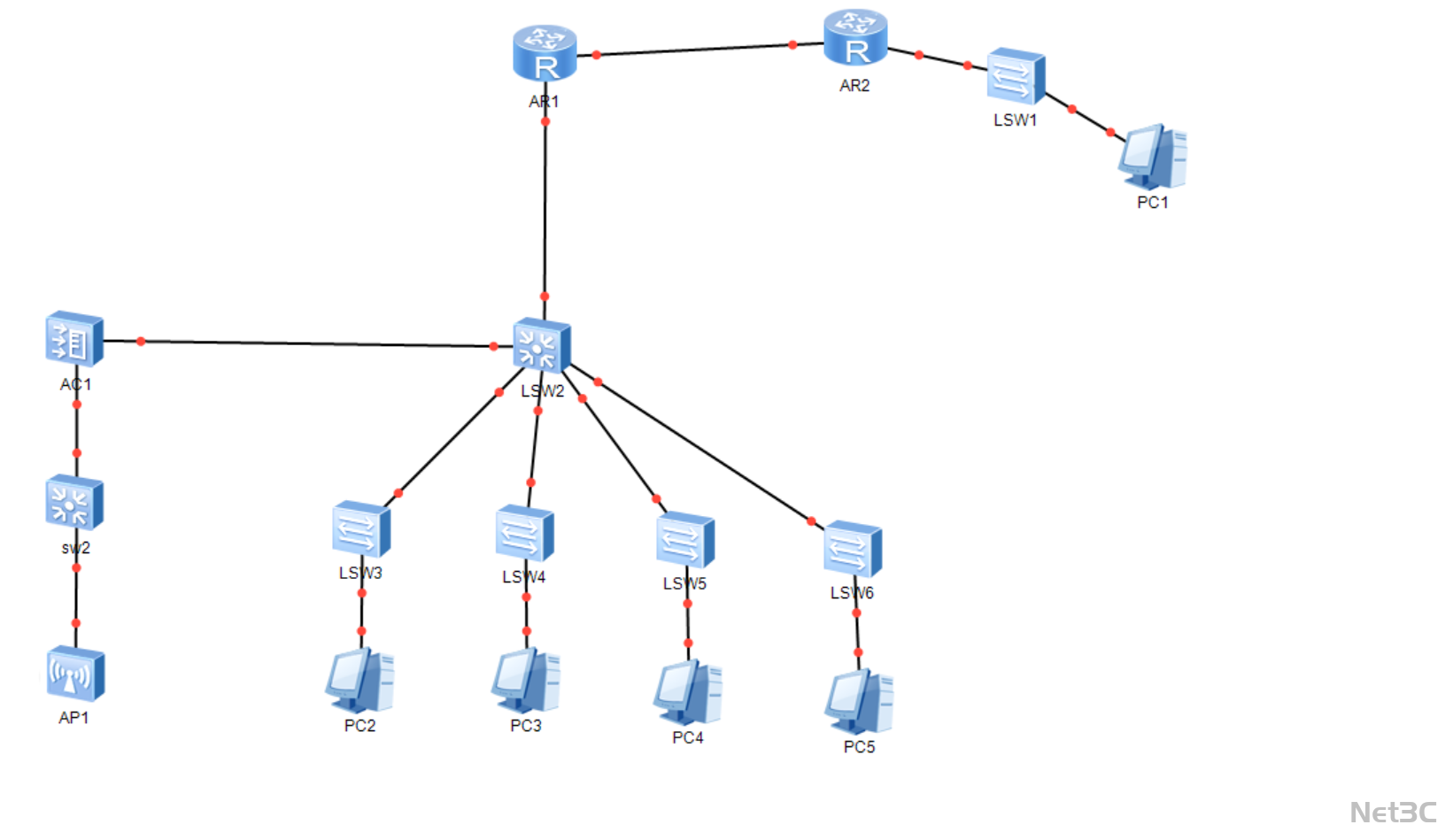

企业分支互联 + 无线覆盖网络拓扑图

核心架构与功能亮点

• AC+AP 无线覆盖：通过 AC1 统一管理 AP1，实现指定区域的无线信号覆盖，满足员工移动办公需求，同时支持后续新增 AP 设备的统一配置与运维。

• 多区域终端接入：核心交换机 LSW2 下联 LSW3-LSW6 等接入层设备，承载 PC2-PC5 等办公终端接入，采用星型互联架构保障接入稳定性，可灵活扩展接入端口数量。

• 跨站点路由互联：通过 AR1 与 AR2 两台路由器实现总部与分支站点的跨网段互联，分支站点的 PC1 可通过 LSW1、AR2、AR1 访问总部网络资源，满足企业跨地域办公需求。

• 分层架构易扩展：采用 “接入层 - 核心层 - 路由层” 的分层架构，核心层设备具备冗余互联能力，可根据企业业务增长快速扩展接入终端数量或新增分支站点。
