中小企业全场景办公网络拓扑图（带配置）

这是一套为中小企业量身打造的一体化办公网络解决方案，覆盖了有线无线统一接入、多部门网络隔离、核心业务服务器承载与公网安全防护等核心能力，可直接作为企业网络规划、部署与运维的参考模板。

核心架构与功能亮点

• 有线无线一体化覆盖：通过 AC2 统一管理 AP5-AP8 等无线接入点，实现大办公室、会议室、仓库等全场景无线覆盖，WiFi 密码为 12345678，满足员工移动办公需求。

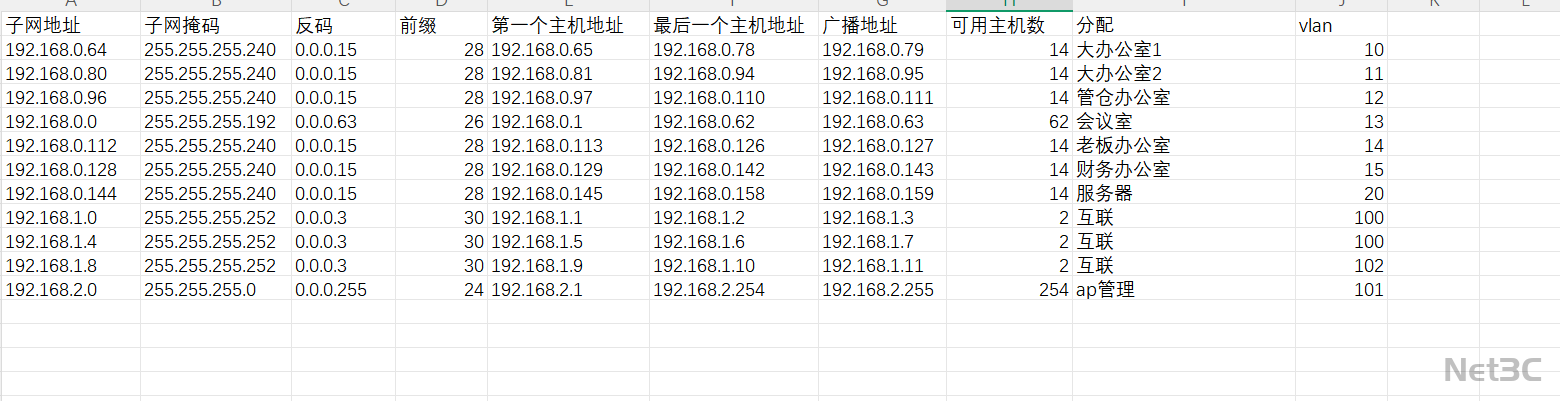

• 多部门 VLAN 隔离：按大办公室、仓管办公室、老板办公室、财务办公室等场景划分独立接入区域，通过核心交换机 LSW1、LSW2 的 VLAN 配置，实现部门间网络隔离，保障财务、仓管等敏感数据的安全。

• 服务器集群与业务承载：在服务器机房部署 FTP、财务、WEB 三类核心业务服务器，通过 LSW9 上联核心交换机，为企业提供文件共享、财务系统支撑与网站发布服务。

• 公网接入与安全防护：通过 FW2 防火墙对接网络供应商（200.1.1.2），实现企业内网与公网的安全互联，防火墙内置地址转换与访问控制策略，可抵御外部网络攻击。

• 冗余互联高可用：核心交换机 LSW1 与 LSW2 采用多链路冗余互联，接入层交换机双上联至核心设备，形成完整的冗余转发路径，避免单点链路故障导致的网络中断。



•
