中小企业多业务融合网络拓扑图

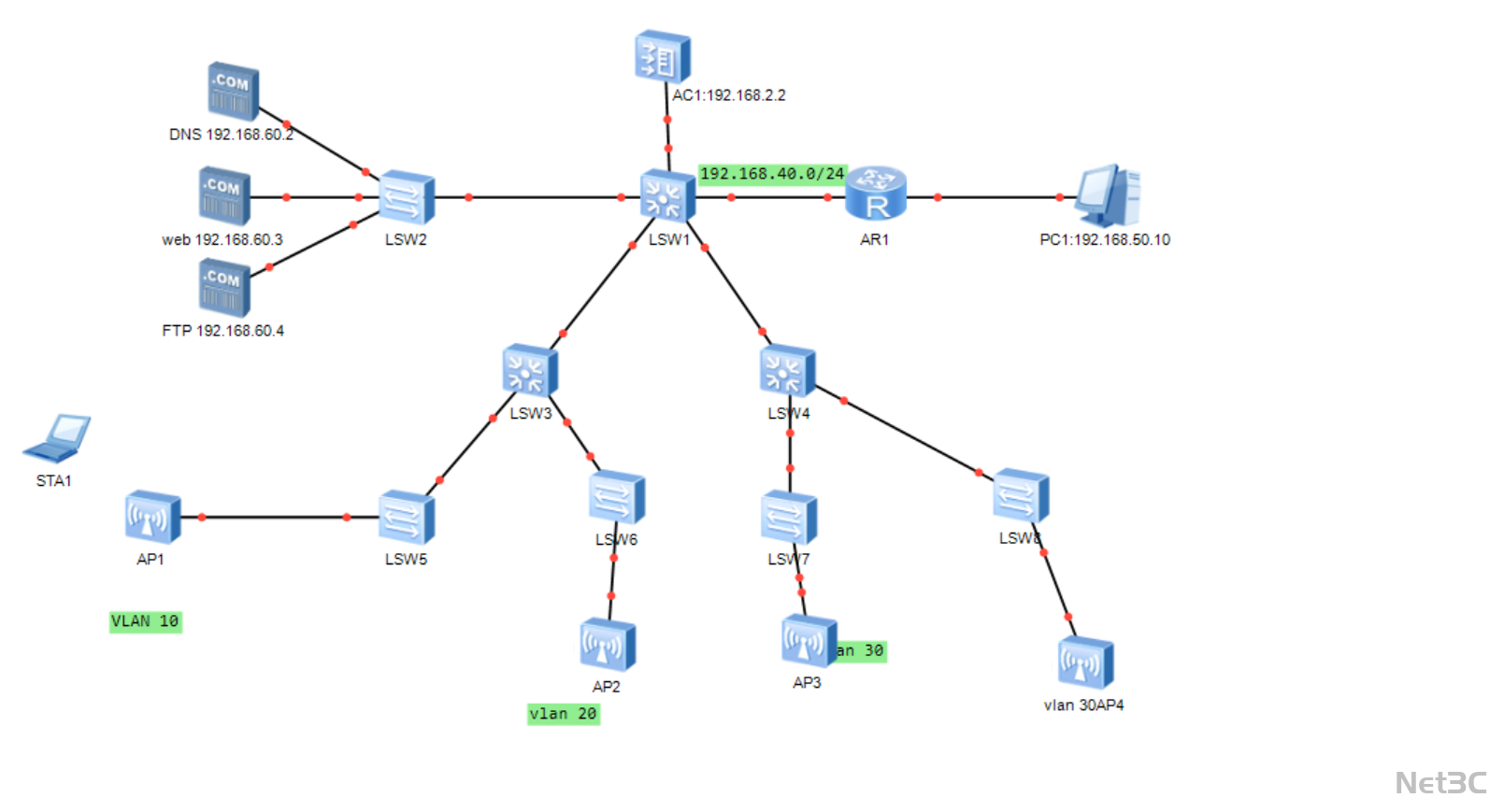

本拓扑图是为中小企业量身设计的一体化网络解决方案，融合了有线无线统一管理、服务器集群承载与跨网段互联等核心能力，可直接作为企业网络规划、部署与运维的参考模板。

核心架构与功能亮点

• 有线无线一体化：采用 AC+AP 架构，由 AC（192.168.2.2）统一管理 AP1-AP4，实现 VLAN 10/20/30 的无线隔离，满足办公、访客、业务等不同场景的网络需求。

• 服务器集群承载：在 LSW2 下联部署 DNS（192.168.60.2）、Web（192.168.60.3）、FTP（192.168.60.4）服务器，为企业提供域名解析、网站发布与文件共享服务。

• 三层路由互联：核心交换机 LSW1 通过 192.168.40.0/24 网段与路由器 AR1 互联，实现内网与外网的通信，PC1（192.168.50.10）可通过路由器访问互联网。

• 分层级联扩展：通过 LSW3、LSW4 等接入层交换机实现网络端口扩展，满足多区域设备接入需求，保障网络架构的可扩展性与稳定性。
