拓扑图介绍
这是一套面向中小企业的跨地域多部门网络解决方案，兼顾了内部网络隔离、公网接入与分支机构互联的核心需求，可直接用于企业网络部署或作为网络技术学习的实验参考。

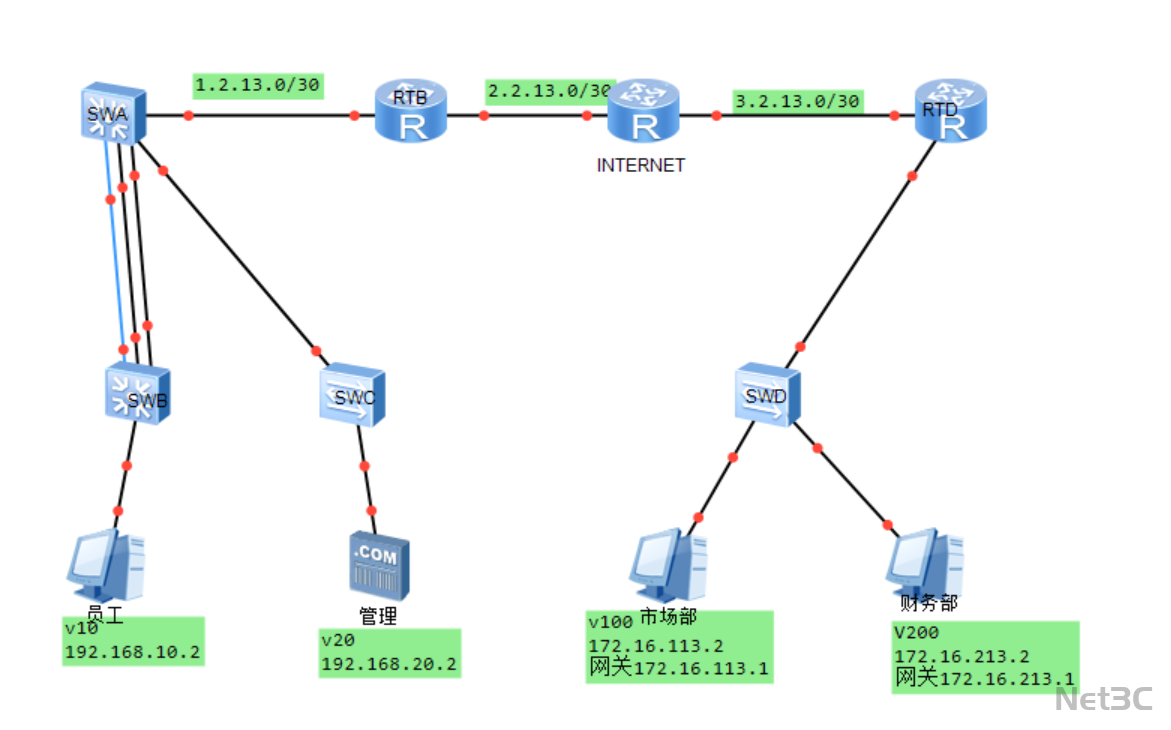

核心架构解析
总部局域网：核心交换机 SWA 连接 SWB、SWC 接入层设备，划分员工 VLAN10（192.168.10.0/24）和管理 VLAN20（192.168.20.0/24），实现部门间二层隔离，保障内部数据安全。
公网互联链路：通过三段 30 位掩码的公网地址（1.2.13.0/30、2.2.13.0/30、3.2.13.0/30）将总部核心交换机与 RTB、核心路由器、RTD 串联，构建稳定的广域网传输通道。
分支机构网络：远端 SWD 交换机划分市场部 VLAN100（172.16.113.0/24）和财务部 VLAN200（172.16.213.0/24），通过独立网关实现三层转发，确保跨地域部门的网络连通性与业务独立性。
