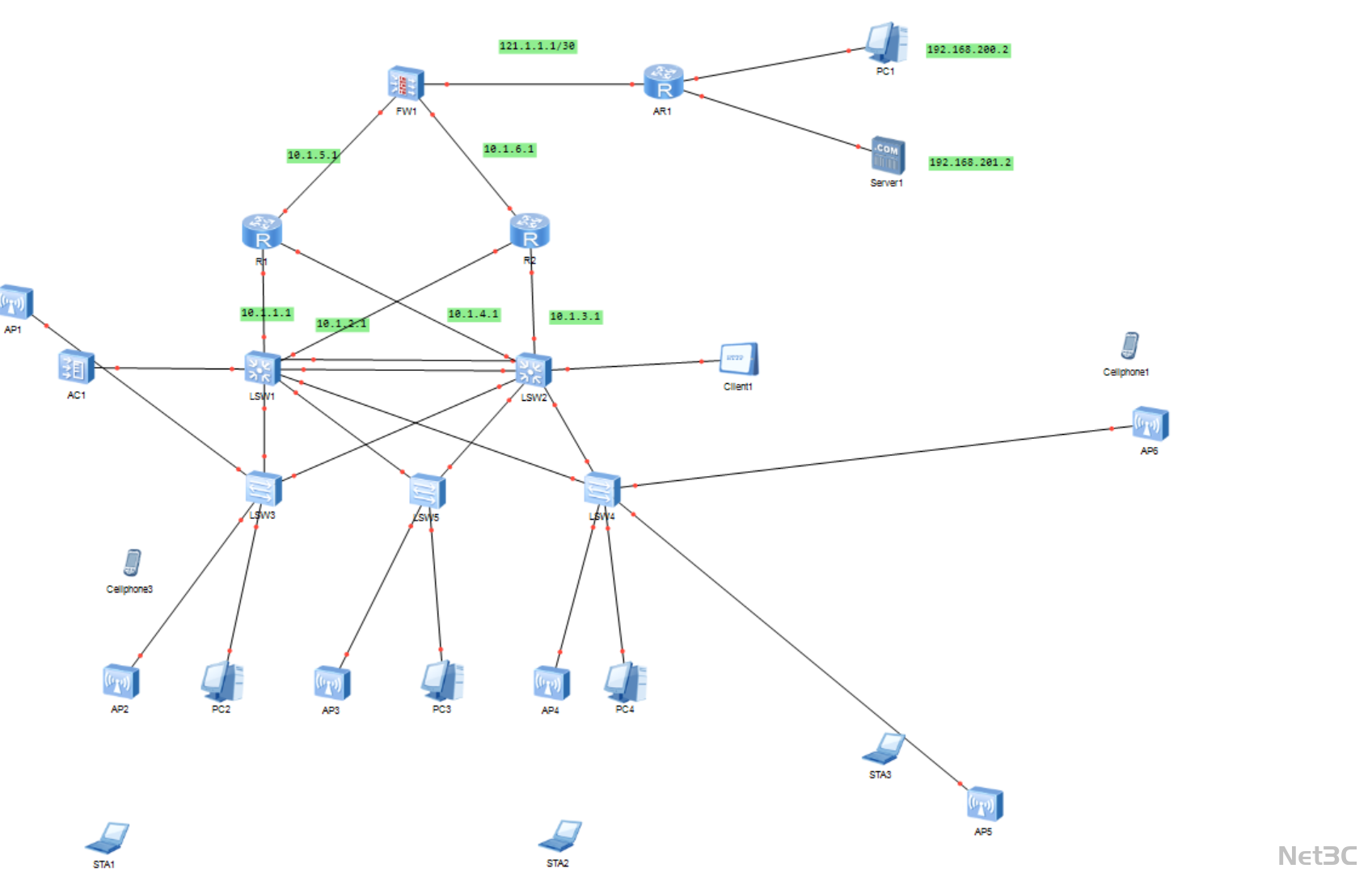

企业双核心冗余无线办公网络拓扑方案

核心架构

• 出口安全层

• 防火墙 FW1 作为边界安全节点，划分 trust/untrust 安全域，实现内外网流量的安全隔离与访问控制。

• 连接出口路由器 AR1，通过 NAT 转换实现内网终端安全访问公网，保障网络出口的稳定性。

• 核心路由与交换层

• 双路由器 R1、R2 组成冗余备份架构，通过动态路由协议实现故障自动切换，保障核心链路高可用。

• 双核心交换机 LSW1、LSW2 通过多链路聚合实现流量负载均衡，结合 MSTP 协议避免二层环路，是整个网络的枢纽节点。

• 汇聚与接入层

• 汇聚交换机 LSW3-LSW5 连接各部门接入点，划分 VLAN 实现部门网段隔离，保障不同区域的流量安全。

• 接入交换机连接 PC 终端与无线 AP，支持 POE 供电，满足全场景有线与无线接入需求。

• 无线管控区

• AC 控制器统一管理全企业 AP，实现无线办公全覆盖，支持 SSID 分层配置与接入认证，提升移动办公体验与安全性。

关键技术亮点

1. 双路由 + 双核心全冗余架构

• 核心层采用双路由 + 双核心冗余设计，结合动态路由与链路聚合，实现设备、链路的双重冗余，保障网络零中断。

• AC 控制器统一管理所有 AP，支持无线漫游与流量监控，结合 VLAN 隔离提升无线网络的安全性与体验。

• 划分部门专属 VLAN，实现流量隔离与访问控制，避免跨部门数据泄露，保障企业数据安全。

• 防火墙配置精细化访问规则，拦截非法流量与攻击，结合 NAT 转换实现内网终端安全访问公网。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙模块或更多部门接入，满足企业业务增长需求。
