中大型企业双核心冗余网络拓扑方案

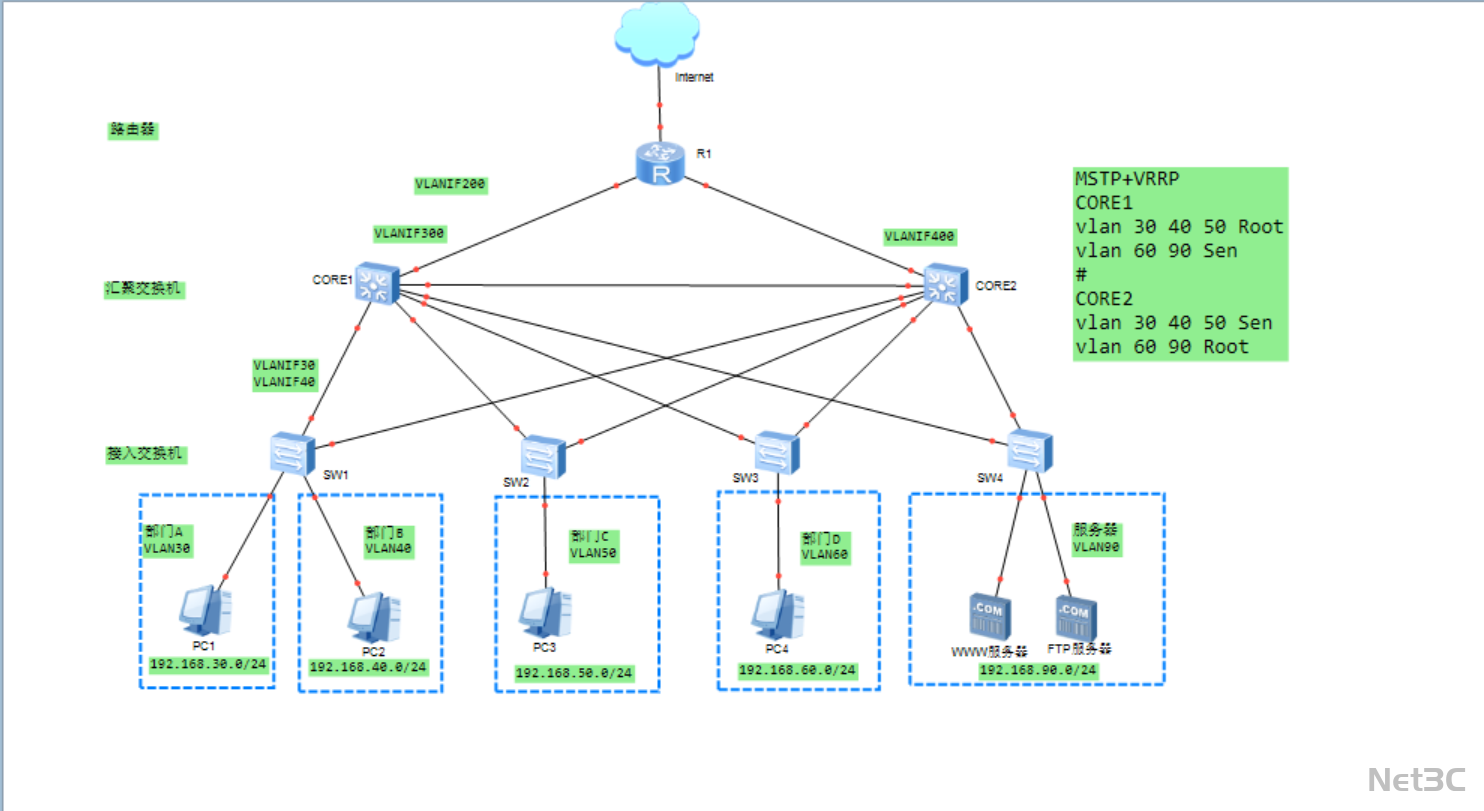

核心架构

• 出口层

• 路由器 R1 作为全网出口节点，连接公网与双核心交换机，实现内网终端安全访问互联网，并通过动态路由协议与核心层互联。

• 核心层

• 两台核心交换机 CORE1、CORE2 组成双核心冗余架构，通过链路聚合实现流量负载均衡。

• 配置 MSTP+VRRP 协议，为不同 VLAN 分配根桥与备份网关，实现设备、链路与网关的三重冗余。

• 接入层

• 接入交换机 SW1-SW4 承载部门 A-D（VLAN30-VLAN60）的 PC 终端与服务器区（VLAN90）的 WWW/FTP 服务器，通过多链路连接核心层，提升接入可靠性。

关键技术亮点

1. MSTP+VRRP 高可用冗余

• 核心层配置 MSTP 协议，为 VLAN30-50、VLAN60-90 分配不同根桥，避免二层环路；同时结合 VRRP 实现网关备份，单设备故障时秒级切换，保障业务不中断。

• 划分 VLAN30-VLAN90 共 7 个业务 VLAN，实现部门 A-D 与服务器区的网段隔离，结合访问控制策略保障业务数据安全。

• 双核心交换机通过多链路互联，结合 MSTP 的 VLAN 分组转发，实现流量在不同链路上的负载均衡，提升网络整体性能。

• 服务器区（WWW/FTP 服务器）通过独立 VLAN 接入核心层，结合双核心冗余架构，保障业务系统的高可用与稳定性。

• 预留交换机与路由器扩展端口，后续可新增无线 AP、防火墙或更多部门终端，满足企业业务增长后的网络需求。
