大型企业多分支 OSPF 互联拓扑方案（配置说明+视频）

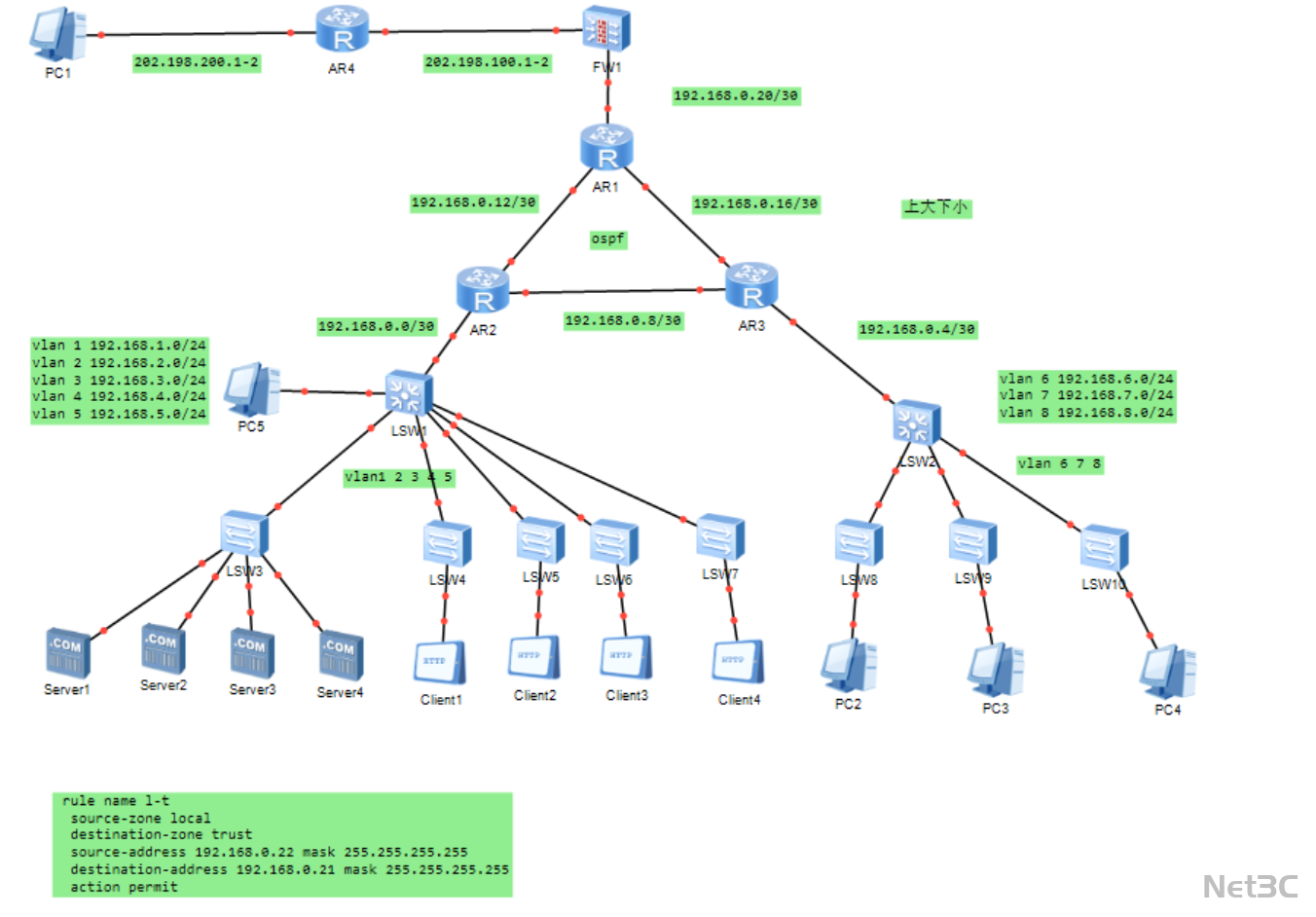

核心架构

• 出口与核心层

• 防火墙 FW1 作为边界安全节点，连接公网路由器 AR4 与核心路由器 AR1，划分 trust/untrust 安全域并配置访问控制策略，保障内外网流量安全。

• 核心路由器 AR1、AR2、AR3 组成 OSPF 路由域，通过192.168.0.12/30、192.168.0.16/30等互联链路构建冗余拓扑，实现多分支流量的自动汇聚与转发。

• 汇聚层

• 两台汇聚交换机 LSW1、LSW2 分别承载左侧多部门终端与右侧分支终端，划分 VLAN1-VLAN8 实现不同业务网段的隔离。

• 接入层

• LSW3-LSW10 接入交换机连接 Server1-Server4 服务器集群、Client1-Client4 终端与 PC2-PC4 分支终端，通过双链路接入汇聚层，提升接入可靠性。

关键技术亮点

1. OSPF 动态路由互联

• 核心路由器运行 OSPF 协议，自动学习各分支网段路由，结合 “上大下小” 的 Cost 值配置实现流量负载均衡，减少人工配置工作量。

• 防火墙 FW1 配置精细化访问规则（如允许192.168.0.22访问192.168.0.21），限制非法流量入侵内网，同时支持 NAT 转换实现公网访问。

• 划分 VLAN1-VLAN8 共 8 个业务 VLAN，通过三层接口实现部门网段隔离，结合访问控制策略保障业务数据安全。

• 核心层与汇聚层、汇聚层与接入层均采用双链路互联，结合 OSPF 协议的链路故障检测，实现流量自动切换，避免单链路中断导致的业务断网。

• 服务器区（Server1-Server4）通过独立 VLAN 接入汇聚层，结合防火墙策略限制公网直接访问，提升业务系统的稳定性与安全性
