大型企业园区网三层架构拓扑方案

核心架构

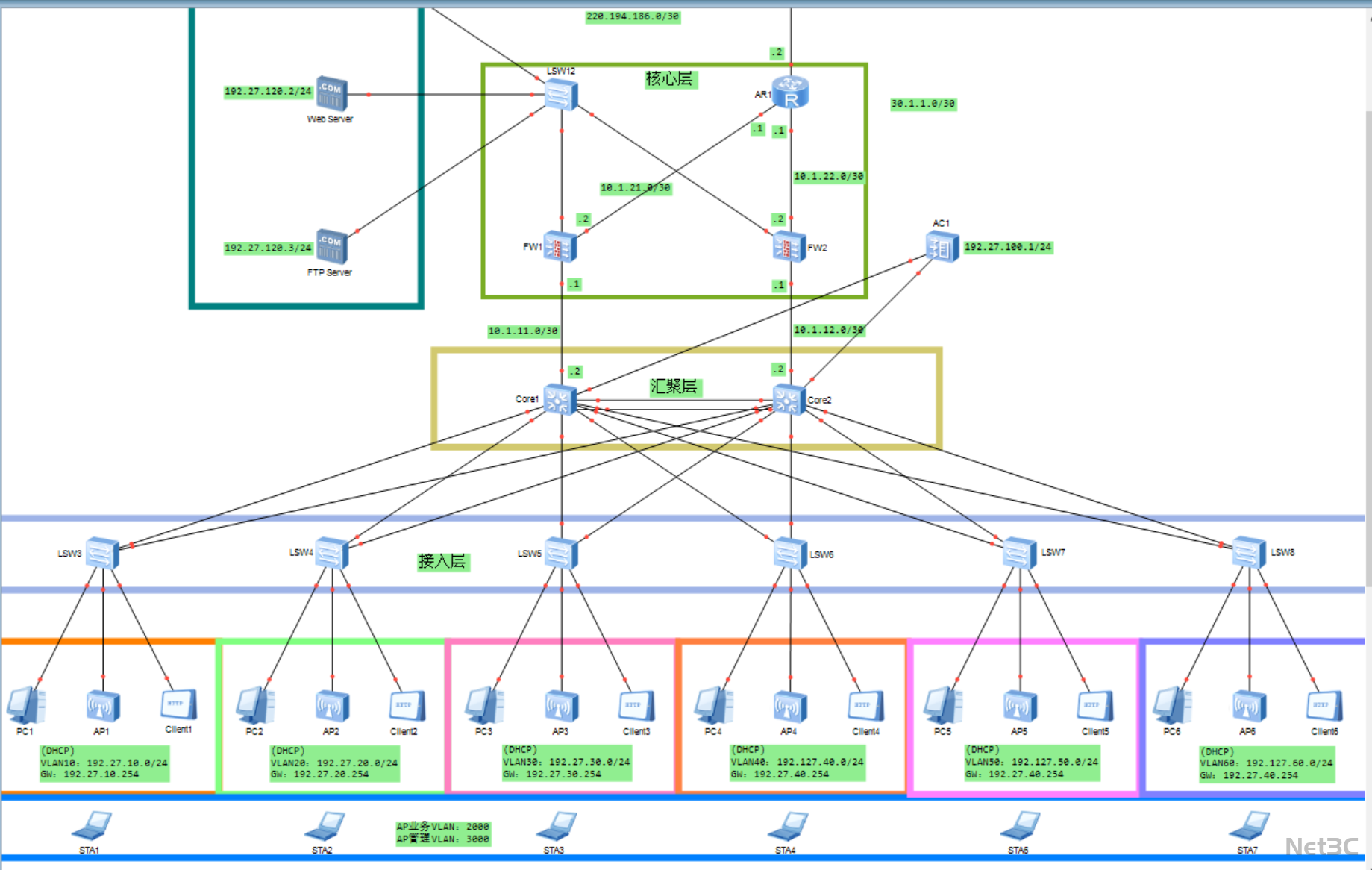

• 核心层（绿色区域）

• 部署核心交换机 LSW12、出口路由器 AR1 与双防火墙 FW1/FW2，构建冗余出口架构。

• 承载 Web Server、FTP Server 等业务服务器，通过双防火墙实现内外网安全隔离，保障核心业务系统的高可用。

• 汇聚层（黄色区域）

• 两台汇聚交换机 Core1、Core2 采用链路聚合技术连接核心层与接入层，实现流量负载均衡与冗余备份。

• 作为核心层与接入层的枢纽，承担全网流量的汇聚与转发，提升网络整体性能。

• 接入层（蓝色区域）

• 部署 LSW3-LSW8 接入交换机，连接 PC 终端、无线 AP 与 Client 设备，划分 VLAN10-VLAN60 实现部门网段隔离。

• 支持 DHCP 自动分配 IP 地址，简化终端接入配置，提升运维效率。

• 无线管控

• 部署 AC 无线控制器统一管理全园区 AP，实现 SSID 统一配置、终端接入认证与流量监控，支持无线办公场景的无缝漫游。

关键技术亮点

1. 双核心冗余与高可用

• 核心层采用双防火墙、双交换机冗余架构，结合 VRRP 与链路聚合技术，实现设备与链路的双重冗余，避免单点故障导致的业务中断。

• AC 控制器统一管理全园区无线 AP，支持 AP 业务 VLAN 与管理 VLAN 分离，提升无线接入的安全性与可维护性。

• 各部门终端划分至独立 VLAN（如 VLAN10、VLAN20），通过三层接口实现网段隔离，结合防火墙访问控制策略保障业务数据安全。

• 核心层部署 OSPF 动态路由协议，自动学习全网路由；双防火墙配置 trust/untrust 安全域与访问控制策略，限制非法流量入侵内网。

• 接入层配置 DHCP 服务器，为各 VLAN 终端自动分配 IP 地址与网关，减少终端接入配置工作量，提升运维效率。
