企业园区网 VLAN 划分 + 手工负载均衡 + DHCP 服务器部署完整拓扑（含 IP 地址规划与配置说明）

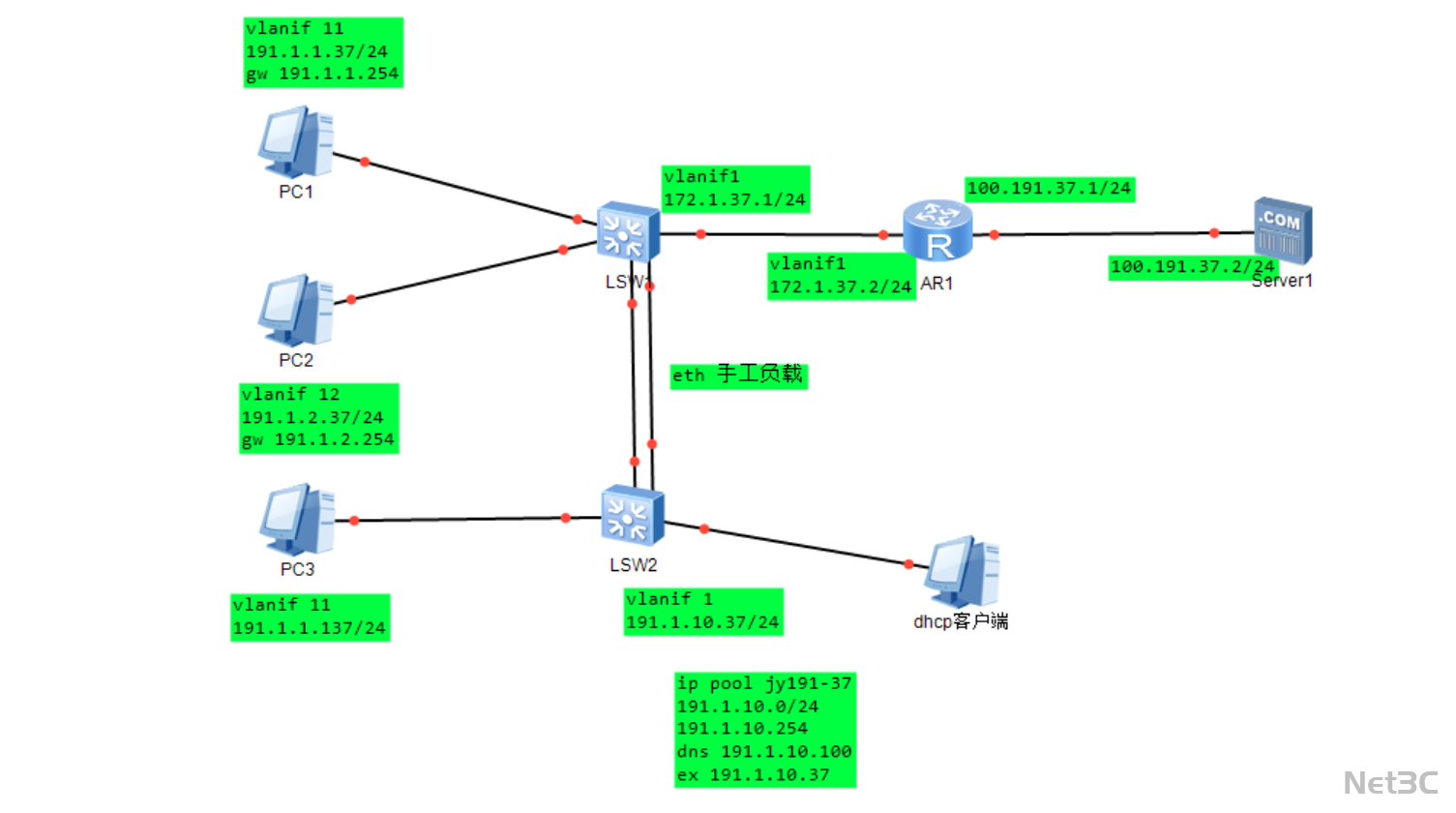

核心架构

• 接入层：由两台交换机（LSW1、LSW2）组成，负责终端接入与 VLAN 划分。

• 核心层：路由器 AR1 作为出口网关，承担内网与公网（Server1 服务器）的路由转发。

• 终端与服务：包含 PC1-PC3、DHCP 客户端等终端设备，以及一台公网服务器（Server1）。

关键技术亮点

1. VLAN 隔离与多网段规划

• LSW1 划分 VLAN 11（191.1.1.37/24）、VLAN 12（191.1.2.37/24）与 VLAN 1（172.1.37.1/24）

• LSW2 划分 VLAN 11（191.1.1.137/24）与 VLAN 1（191.1.1.10.37/24）

• 不同 VLAN 通过三层接口（Vlanif）实现网段隔离，保障业务数据安全。

• 手工链路负载均衡

• LSW1 与 LSW2 之间通过手工负载均衡模式互联，提升链路带宽利用率，避免单链路拥塞。

• DHCP 自动地址分配

• 配置专用地址池jy191-37，为终端自动分配 191.1.1.10.0/24 网段 IP、网关（191.1.1.10.254）与 DNS（191.1.1.10.100），简化终端接入配置。

• 内外网路由互联

• 路由器 AR1 通过 172.1.37.0/24 网段连接内网交换机，通过 100.191.37.0/24 网段连接公网服务器，实现内外网数据互通。



• 附件

  下载文件

  附件购买

  售价：40 米

  请登录 或 注册购买 免登录购买

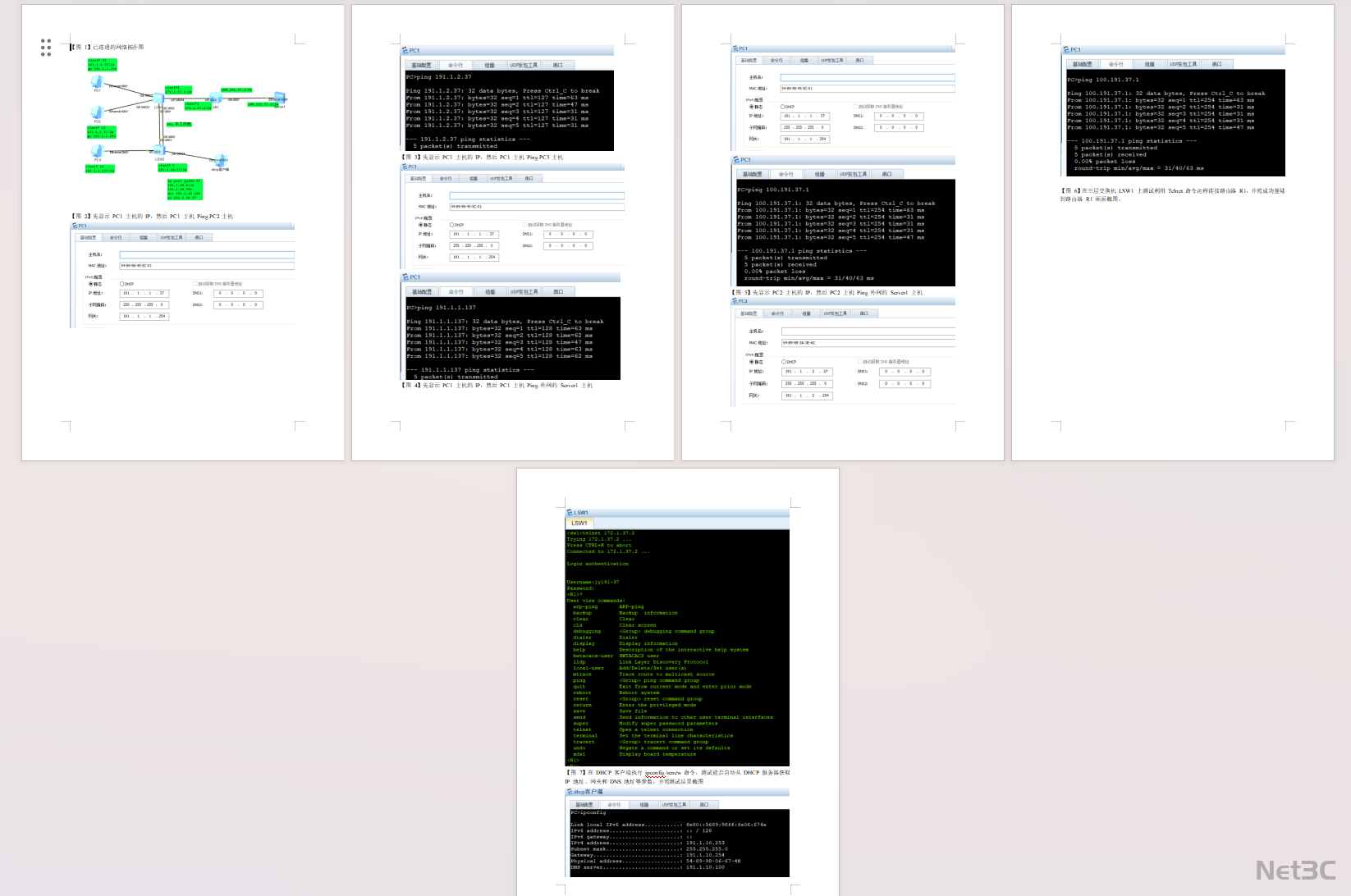

  支付后可下载此拓扑图压缩包（拓扑含命令配置），是否含文档以及讲解视频请看拓扑介绍。
