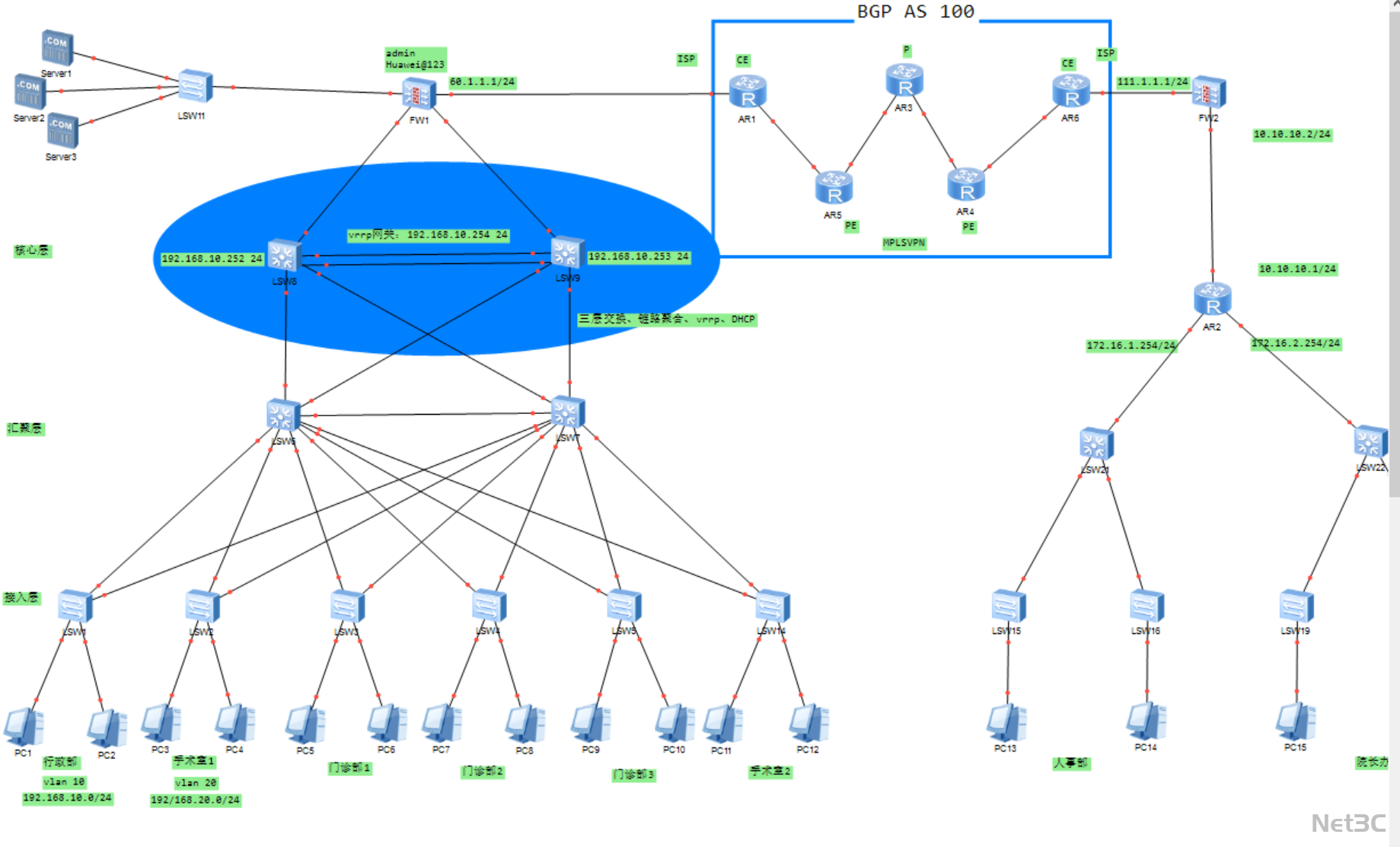

​大型医疗行业多区域互联网络拓扑图

核心架构与功能亮点

• BGP/MPLS VPN 跨网互联：通过 BGP AS 100 域内的 PE-CE 架构（AR1、AR3、AR5 等设备）实现不同院区之间的 VPN 互联，保障跨院区业务数据的加密传输与隔离，满足医疗数据的安全合规要求。

• 核心层冗余与高可用：核心层交换机 LSW8、LSW9 采用 VRRP 协议（虚拟网关 192.168.10.254）与链路聚合技术，实现核心节点的冗余备份，避免单点故障导致的全院网络中断。

• 多业务 VLAN 隔离：按行政部（VLAN 18）、手术室（VLAN 28）、门诊部等场景划分独立网段，通过接入层与汇聚层交换机的 VLAN 配置，保障不同业务区域的网络安全与带宽隔离。

• 双边界安全防护：部署 FW1、FW2 两台防火墙，分别作为核心内网与公网、VPN 网络的边界防护设备，结合地址转换与访问控制策略，抵御外部网络攻击。

• 服务器集群承载：在核心区部署 Server1-Server3 服务器集群，支撑医院 HIS、PACS 等核心业务系统的运行，通过防火墙映射实现院内终端与跨院区的安全访问。
