OSPF多区域配置与防火墙策略示例（带视频）

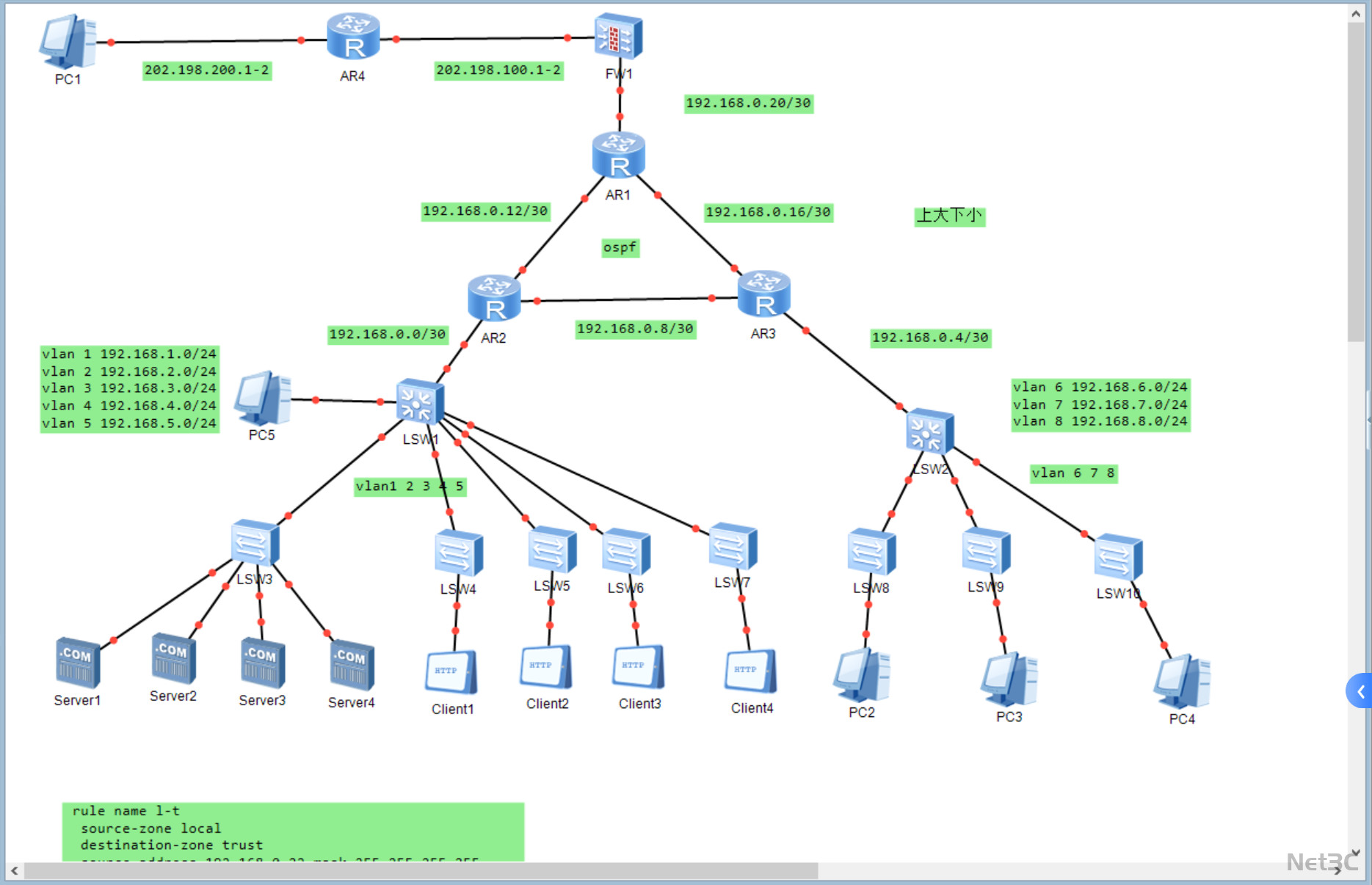

本网络拓扑展示了基于OSPF动态路由协议的企业级多区域网络架构，涵盖以下核心组件：

1. 核心网络区域

• 骨干区域：通过AR1、AR2、AR3与LSW1构建OSPF骨干区域（192.168.0.0/30子网互联）

• 防火墙隔离区：F/W1（192.168.0.20/30）配置策略规则，实现local与trust区域间的安全控制

2. IP地址规划

• 公网地址段：202.198.200.1-2、202.198.100.1-2

• 私网互联地址：192.168.0.0/30系列（设备间点对点连接）

• 用户VLAN划分：VLAN 1-8，对应192.168.1.0/24至192.168.8.0/24网段

3. 设备与功能区

• 三层交换机：LSW1作为核心汇聚

• 路由器：AR1-AR4负责区域间路由与公网接入

• 防火墙：F/W1配置策略示例（rule name l-t），允许指定源地址访问目标地址

• 服务器群：Server1-4为内部提供服务

• 客户端群：Client1-4与PC1-4分布在不同VLAN

4. 网络特点

• 分层设计：核心层、分布层、接入层清晰分离

• 安全策略：通过防火墙划分安全区域并配置精细访问控制

• 可扩展性：VLAN与OSPF多区域支持业务灵活扩展
